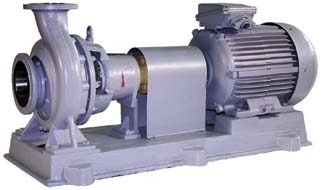

  • НАСОСЫ ХИМИЧЕСКИЕ Х, АХ, АХП, ХМ

    Насосы Х, АХ, АХП, ХМ и их модификации предназначены для перекачивания химически активных и нейтральных жидкостей с кинематической вязкостью до 30 сСт, для которых скорость проникновения коррозии материала проточной части составляет не более 0,1 мм/год. Особенности назначения химических насосов приведены в Таблице 1.

    Насосы Х, АХ, АХП, ХМ и их модификации применяются в технологических процессах химических производств.

    Конкретный материал исполнения проточной части насоса подбирается в зависимости от состава перекачиваемой жидкости. У нас вы можете заказать насосы исполнения: маркировка ХП наносится на погружные насосы, X, ХО – на горизонтальные, консольные, а ХМ – на моноблочные. Подвод жидкости выполняется горизонтально, а отвод – вертикально.

    Особенности назначения химических насосов

    Тип насоса

    Материал проточной части насоса

    Макс. плотность жидкости,
    кг/м³

    Макс. объемная концентрация твердых включений, %

    Макс. размер твердых частиц, мм

    Температура перекачиваемой жидкости, °С

    Особенности
    конструкции

    Х

    К,Е,И,М,Н,Т

    1,85

    0,1

    0,2

    от -40 до +120

    центробежный горизонтальный консольный одноступенчатый

    Х

    А

    1,85

    0,1

    0,2

    от -40 до +90

    Х

    Д

    1,85

    0,1

    0,2

    от 0 до +90

    АХ

    К,Е,И,Н

    1,85

    1,5

    1

    от -40 до +120

    АХ

    А

    1,85

    1,5

    1

    от -40 до +90

    ХО

    К,Е,И

    1,85

    0,1

    0,2

    от 0 до +250

    с охлаждением подшипников

    АХО

    К,Е,И

    1,85

    1,5

    1

    от 0 до +250

    АХП

    К,Е,И,А

    1,85

    1,5

    1

    от -40 до +120

    полупогружной

    АХПО

    К,Е,И,А

    1,85

    1,5

    1

    от 0 до +250

    ХМ

    К,Е,И,Н

    1,5

    0,1

    0,2

    от -40 до +120

    консольный моноблочный

    ХМ

    А

    1,5

    0,1

    0,2

    от -40 до +90


    Маркировка химических насосов:

    (1)

    (А)Х(П)(О)(М)(Е)

    80

    -

    50

    -

    200

    a

    (-1,3)

    -

    K

    -

    55

    У2

    1 2 3 4   5 6 7 8   9 10
    где:
    1. Вариант исполнения агрегата:
         без цифры – агрегат с монтажным проставком
         «1» – агрегат без монтажного проставка
    2. Тип насоса:
          Х – химический, горизонтальный, консольный
         (О) – с охлаждением/обогревом для горячих и кристаллизующихся      жидкостей
         (А) – для жидкостей с абразивными включениями
         (М) – химический консольный моноблочный
         (П) – химический полупогружной вертикальный
         (Е) – взрывозащищенное исполнение
    3. Диаметр всасывающего патрубка, мм
    4. Диаметр напорного патрубка, мм
    5. Номинальный диаметр рабочего колеса, мм
    6. Подрезка рабочего колеса:
         без буквы – номинальный диаметр рабочего колеса
         «а» - уменьшенный диаметр для работы в средней      части поля Q-Н
         «б» - уменьшенный диаметр для работы в нижней      части поля Q-Н
    7. Условное обозначение глубины погружения
         (для полупогружных насосов), м
    8. Материал проточной части (смотри таблицу 2)
    9. Тип уплотнения:
         «С» - одинарное сальниковое
         «СД» - двойное сальниковое
         «5» - одинарное торцовое
         «55» - двойное торцовое
         «55Т» - торцовое типа «Тандем»
    10. Климатическое исполнение и категория размещения
