  • НАСОСЫ КОНСОЛЬНО-МОНОБЛОЧНЫЕ ТИПА КМ, 1КМ

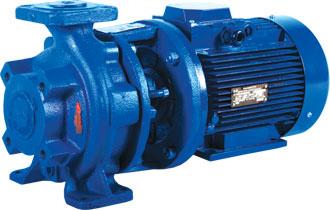

    Насос КМ - центробежный, горизонтальный, консольный, моноблочный, одноступенчатый, с опорой на корпусе насоса.

    Агрегат насосный типа «КМ» состоит из насоса и электродвигателя, смонтированных на удлиненном конце вала электродвигателя. Насос крепится к фланцу электродвигателя при помощи промежуточной детали – фонаря. Подвод перекачиваемой жидкости осуществляется горизонтально по оси насоса, отвод – вверх.

    Насосы типа КМ предназначены для перекачивания воды производственно-технического назначения с pH от 6 до 9 (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности в системах водоснабжения, отопления, циркуляции. Размер твердых включений до 0,2 мм с объемной концентрацией не более 0,1%.

    Температура перекачиваемой жидкости зависит от типа уплотнения:
    • от 0 до +85°С – с одинарным сальниковым уплотнением;
    • от 0 до +105°С – с двойным сальниковым уплотнением;
    • от 0 до +140°С – с одинарным торцевым уплотнением.

    Агрегат насосный типа КМ может работать как с разряжением, так и с подпором на входе. Максимальное давление на входе насоса – 0,35 Мпа для насосов КМ с сальниковым уплотнением и 0,8 Мпа для насосов КМ с торцовым уплотнением.
    Корпус насоса КМ, крышка корпуса, фонарь и рабочее колесо изготавливаются из чугуна марки СЧ 20.

    Маркировка консольно-моноблочных насосов типа КМ:

    1

    KM

    50

    -

    32

    -

    125

    a

    -

    C

    УХЛ4

    1 2 3 4 5 6 7 8
    где:
    1. Модернизация: без цифры, «1»
    2. Тип насоса: КМ – консольный, моноблочный
    3. Диаметр всасывающего патрубка, мм
    4. Диаметр напорного патрубка, мм
    5. Номинальный диаметр рабочего колеса, мм
    6. Обточки рабочего колеса:
         без буквы – номинальный диаметр рабочего колеса
         «м» - увеличенный диаметр
         «а» - уменьшенный диаметр для работы в средней части поля Q-Н
         «б» - уменьшенный диаметр для работы в нижней части поля Q-Н

    7. Тип уплотнения:
         «С» - одинарное сальниковое
         «СД» - двойное сальниковое
         «5» - одинарное торцовое
    8. Климатическое исполнение и категория размещения

    Центробежные насосы КМ являются одними из самых многочисленных и востребованных промышленных насосов из-за их относительной простоты и имеют весомую долю в отечественном насосостроении. Консольные моноблочные насосы КМ применяются в основном для перекачивания воды в сельском хозяйстве, в системах отопления и водоснабжения коммунального хозяйства и в других отраслях промышленности. Иногда эти насосы применяют для перекачивания других нейтральных жидкостей с температурой от 0 до 85 градусов, которые содержат твёрдые включения размером до 0,2 мм с концентрацией не выше 0,1%.

    Технические характеристики насосов КM

    Название агрегата

    Номин. подача,
    м³/ч

    Номин. напор,
    м

    Рабочая зона

    Кавитац. запас,
    м

    Электродвигатель

    Габаритные размеры агрегата, мм

    Диаметр
    патрубков, мм

    Масса агрегата,
    кг

    подача, м³/ч

    напор, м

    марка

    кВт

    об/мин

    L

    B

    H

    вход

    выход

    КМ 50-32-125

    12,5

    20

    8...15

    19…21

    3,5

    АИР 80В2 Ж

    2,2

    3000

    500

    190

    230

    50

    32

    40

    КМ 50-32-125а

    10

    16

    7...13

    15…16

    3,5

    АИР 80А2 Ж

    1,5

    3000

    470

    190

    230

    50

    32

    38

    КМ 65-50-125

    25

    20

    15...32

    17…22

    3,8

    АИР 100S2 Ж

    4

    3000

    550

    210

    272

    65

    50

    56

    КМ 65-50-125а

    23

    16

    14...31

    13…17

    3,8

    АИР 100S2 Ж

    4

    3000

    550

    210

    272

    65

    50

    56

    КМ 65-50-160

    25

    32

    15...32

    28…34

    3,8

    АИР 100L2 Ж

    5,5

    3000

    578

    230

    272

    65

    50

    75

    КМ 65-50-160а

    20

    25

    13...30

    21…27

    3,8

    АИР 100S2 Ж

    4

    3000

    550

    230

    272

    65

    50

    70

    КМ 80-65-160

    50

    32

    35...60

    29…34

    4,0

    АИР 112М2 ЖК

    7,5

    3000

    635

    265

    368

    80

    65

    93

    КМ 80-65-160а

    45

    28

    30...60

    24…30

    4,0

    АИР 112М2 Ж

    7,5

    3000

    635

    265

    368

    80

    65

    93

    КМ 80-65-160б

    40

    20

    22…65

    10…22

    4,0

    АИР 100L2 Ж

    5,5

    3000

    600

    265

    300

    80

    65

    76

    КМ 80-50-200

    50

    50

    34...68

    41…54

    3,5

    АИР 160S2 Ж

    15

    3000

    855

    304

    420

    80

    50

    185

    КМ 80-50-200а

    45

    40

    28...56

    36…44

    3,5

    АИР 132М2 Ж

    11

    3000

    710

    304

    370

    80

    50

    185

    КМ 100-80-160

    100

    32

    70...130

    25…36

    4,5

    АИР 160S2 Ж

    15

    3000

    855

    380

    420

    100

    80

    185

    КМ 100-80-160а

    90

    26

    60...115

    20…30

    4,5

    АИР 132М2 Ж

    11

    3000

    710

    280

    370

    100

    80

    145

    КМ 100-80-160б

    80

    20

    45…95

    18…22

    4,5

    АИР 112М2 ЖК

    7,5

    3000

    640

    280

    335

    100

    80

    110

    КМ 100-65-200

    100

    50

    70...130

    41…54

    4,5

    АИР 180М2 Ж

    30

    3000

    865

    320

    460

    100

    65

    260

    КМ 100-65-200а

    90

    40

    60...120

    30…45

    4,5

    АИР 180S2 Ж

    22

    3000

    815

    320

    460

    100

    65

    240

    КМ 100-65-250

    100

    80

    70…130

    70…83

    4,5

    АИР 200L2 Ж

    45

    3000

    1028

    390

    475

    100

    65

    380

    КМ 100-65-250а

    90

    67

    60…120

    55…70

    4,5

    АИР 200M2 Ж

    37

    3000

    1028

    390

    475

    100

    65

    350

    КМ 150-125-250

    200

    20

    120...240

    17…23

    4,2

    АИР 160М4 Ж

    18,5

    1500

    870

    400

    430

    150

    125

    255

    КМ 150-125-250а

    180

    16

    100...220

    14…18

    4,2

    АИР 160S4 Ж

    15

    1500

    845

    400

    430

    150

    125

    250



    Технические характеристики насосов 1КМ

    Название агрегата

    Номин. подача,
    м³/ч

    Номин. напор,
    м

    Рабочая зона

    Кавитац. запас,
    м

    Электродвигатель

    Габаритные размеры агрегата, мм

    Диаметр
    патрубков, мм

    Масса агрегата,
    кг

    подача, м³/ч

    напор, м

    марка

    кВт

    об/мин

    L

    B

    H

    вход

    выход

    1КМ 50-32-125

    12,5

    20

    7...17

    17…22

    3,5

    АИР 80В2 Ж

    2,2

    3000

    500

    300

    296

    50

    32

    40

    1КМ 50-32-125м

    12,5

    22

    8…18

    18…24

    3,5

    АИР 90L2

    3,0

    3000

    480

    300

    306

    50

    32

    50

    1КМ 50-32-125а

    12,5

    18

    6...16

    16…20

    3,5

    АИР 80В2 Ж

    2,2

    3000

    500

    300

    296

    50

    32

    40

    1КМ 65-50-160

    25

    32

    12...32

    27…36

    3,8

    АИР 100L2 Ж

    5,5

    3000

    560

    350

    338

    65

    50

    71

    1КМ 65-50-160а

    20

    31

    10...32

    24…32

    3,8

    АИР 100L2 Ж

    5,5

    3000

    560

    350

    338

    65

    50

    71

    1КМ 80-65-160

    50

    32

    27...65

    27…34

    4,0

    АИР 112М2 Ж

    7,5

    3000

    600

    350

    462

    80

    65

    130

    1КМ 80-65-160м

    50

    38

    30…75

    31…40

    4,0

    АИР160S2(132M2)

    15 (11)

    3000

    830

    350

    505

    80

    65

    227

    1КМ 80-65-160а

    45

    30

    25...60

    25…32

    4,0

    АИР 112М2 Ж

    7,5

    3000

    600

    350

    462

    80

    65

    130

    1КМ 80-65-160б

    45

    26

    22…55

    24…28

    4,0

    АИР 100L2 Ж

    5,5

    3000

    570

    350

    462

    80

    65

    118

    1КМ 100-80-160

    100

    32

    58...125

    23…39

    4,5

    АИР 160S2 Ж

    15

    3000

    830

    350

    505

    100

    80

    227

    1КМ 100-80-160м

    100

    34

    60…128

    25…41

    4,5

    АИР 160M(S)2

    18,5 (15)

    3000

    830

    350

    505

    100

    80

    237

    1КМ 100-80-160а

    90

    28

    50...120

    20…34

    4,5

    АИР 160S2 Ж

    15

    3000

    830

    350

    505

    100

    80

    227

    1КМ 100-80-160б

    90

    25

    45…115

    17…31

    4,5

    АИР 132М2 Ж

    11

    3000

    660

    350

    487

    100

    80

    147

    1КМ 100-80-160в

    80

    22

    40…110

    15…28

    4,5

    АИР 132М2 Ж

    11

    3000

    660

    350

    487

    100

    80

    147
