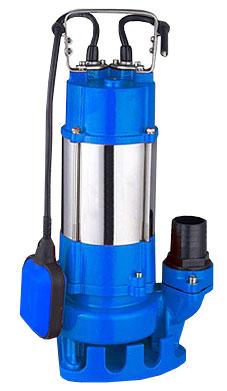

  • НАСОСЫ ДРЕНАЖНЫЕ ГНОМ

    Насосы ГНОМ предназначены для откачивания загрязненных жидкостей температурой до +35°С, исполнения Т и Тр – температурой до +60°С, с водородным показателем pH 5-10, плотностью до 1100 кг/м³. Содержание твердых механических примесей (песок, цемент, глина) до 10% по массе c максимальным размером до 5 мм и плотностью до 2500 кг/м³.

    Области применения насоса ГНОМ:
    • откачивание воды из подвалов и с участков при затоплениях
    • откачивание грунтовых и паводковых вод из котлованов и шахт
    • орошение и осушение в сельском хозяйстве
    • отвод сточных вод от стиральных машин и от установок для мойки машин
    • в очистных сооружениях
    • в технологических процессах и т.п.

    ГНОМ представляет из себя центробежный вертикальный моноблочный одноступенчатый погружной насос. Может изготавливаться в исполнении с водяной рубашкой охлаждения. Приводом служит герметичный асинхронный электродвигатель. Уплотнение вала насоса – торцовое или двойное торцовое с масляной камерой.

    Маркировка насосов ГНОМ:

    ГНОМ

    40

    -

    25

    T

    1 2 3 4
    где:
    1. ГНОМ – серия дренажных погружных насосов
    2. 40 - номинальная подача м³/час
    3. 25 – номинальный напор, м
    4. без буквы - для жидкости с температурой до +35°С,
        «Т» или «Тр» - для жидкости с температурой до +60°С,
        «Д» - с датчиком уровня (поплавковым выключателем)

    Рабочее положение насоса ГНОМ вертикальное, при этом он должен полностью находиться в воде для надежного охлаждения электродвигателя. Погружение электронасоса в воду необходимо производить с помощью троса для исключения растягивающих усилий на кабель питания. Установка насоса ГНОМ на объекте может быть произведена как стационарно, с жестким трубопроводом, так и мобильно с гибким.


    Технические характеристики насосов ГНОМ

    Марка насоса

    Подача,
    м³/час

    Напор,
    м

    Напряжение,
    В

    Электродвигатель

    Габаритные размеры, мм

    Диаметр
    патрубка, мм

    Масса,
    кг

    кВт

    об/мин

    ток, А

    L

    H

    ГНОМ 7-7

    7

    7

    220

    0,6

    3000

    3

    170

    340

    50

    8

    ГНОМ 6-10

    6

    10

    220

    0,6

    3000

    3

    200

    360

    50

    15

    ГНОМ 10-6

    10

    6

    220

    0,6

    3000

    3

    200

    360

    50

    15

    ГНОМ 10-10

    10

    10

    220

    1,1

    3000

    8

    200

    380

    50

    16

    ГНОМ 10-10

    10

    10

    380

    0,75

    3000

    1,5

    200

    360

    50

    15

    ГНОМ 10-10 Т

    10

    10

    380

    1,1

    3000

    2

    200

    360

    50

    16

    ГНОМ 16-16

    16

    16

    220

    2,2

    3000

    11

    235

    450

    50

    28

    ГНОМ 16-16 (Т)

    16

    16

    380

    2,2

    3000

    3,5

    235

    410

    50

    24

    ГНОМ 25-20 (Т)

    25

    20

    380

    3,0

    3000

    6,1

    300

    485

    80

    32

    ГНОМ 40-25 (Т)

    40

    25

    380

    5,5

    3000

    11

    300

    600

    78

    59

    ГНОМ 53-10 (Т)

    53

    10

    380

    4,0

    3000

    8,5

    370

    600

    100

    63

    ГНОМ 100-25

    100

    25

    380

    11

    3000

    20

    350

    800

    100

    100

    ГНОМ 100-25 Т

    100

    25

    380

    13

    3000

    20

    350

    690

    100

    112

    ГНОМ 100-30

    100

    30

    380

    14

    3000

    35

    445

    1050

    100

    200

    ГНОМ 140-10

    140

    10

    380

    9

    3000

    16

    350

    800

    100

    112

    ГНОМ 150-30

    150

    30

    380

    21

    3000

    35

    445

    1050

    100

    200

    ГНОМ 200-25

    200

    25

    380

    24

    3000

    40

    445

    1230

    100

    210

    ГНОМ 250-17

    250

    17

    380

    23

    3000

    38

    445

    1230

    100

    220

    ГНОМ 400-20

    400

    20

    380

    40

    3000

    65

    560

    1070

    160

    450

    ГНОМ 600-10

    600

    10

    380

    45

    3000

    78

    560

    1080

    160

    470


    Также возможна поставка взрывозащищённых передвижных центробежных насосов ГНОМ Ех предназначен для откачивания загрязненных грунтовых и производственных сточных вод температурой до +35°С с рН=5-10, плотностью до 1100 кг/м³.

    Технические характеристики взрывозащищенных насосов ГНОМ

    Марка насоса

    Подача,
    м³/час

    Напор,
    м

    Напряжение,
    В

    Электродвигатель

    Габаритные размеры, мм

    Диаметр
    патрубка,
    мм

    Масса,
    кг

    кВт

    об/мин

    ток, А

    L

    H

    ГНОМ 10-10 Ex

    10

    10

    380

    1,5

    3000

    3,5

    320

    695

    50

    70

    ГНОМ 16-16 Ex

    16

    16

    380

    2,2

    3000

    4,8

    320

    795

    50

    80

    ГНОМ 25-20 Ex

    25

    20

    380

    3,0

    3000

    6

    320

    795

    50

    80

    ГНОМ 40-25 Ex

    40

    25

    380

    6,5

    3000

    12

    350

    735

    100

    130

    ГНОМ 50-25 Ex

    50

    25

    380

    7,5

    3000

    14

    350

    735

    100

    130

    ГНОМ 53-10 Ex

    53

    10

    380

    3,5

    3000

    6,5

    350

    735

    100

    130

    ГНОМ 100-25 Ex

    100

    25

    380

    11

    3000

    19

    350

    735

    100

    130


    Насосы ГНОМ работают в вертикальном положении, полностью погруженные в воду, чтобы электродвигатель не перегревался. Насосы погружают в воду с применением троса, чтобы исключить растягивающие усилия на кабель питания. Установка насосов типа ГНОМ может быть выполнена мобильно (с гибким трубопроводом) или стационарно (с жестким трубопроводом).
